Embedded Modul TQMa8x Embedded Cortex®-A53 / A72 Modul basierend auf i.MX8

TQMa8x
  • Grafik mit 4K Support / Quad Core
  • Vollchip-Hardware-Virtualisierung
  • Highspeed-Kommunikation via 2x Gbit Ethernet, 2x PCIe, 1x SATA und 1x USB 3.0 Schnittstelle
  • Geringer Stromverbrauch (typ. 10 W)
  • Integrierte 2x Cortex®-M4 CPU (Echtzeit / Sicherheit)
  • 3x CAN FD
  • Integrierte Sicherheitsfunktionen

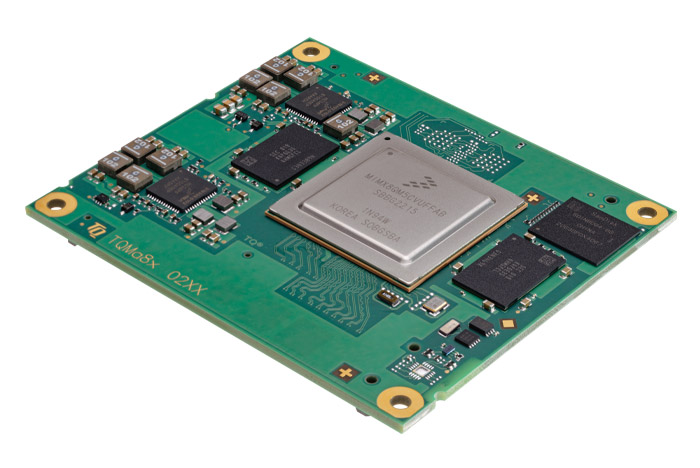

Das Minimodul TQMa8x basiert auf dem Prozessor i.MX8 einem ARM® Cortex®-A53/A72 von NXP. Der integrierte Hochleistungs-Grafikkontroller unterstützt Anwendungen mit hohen Display-Anforderungen. Voller Zugriff auf alle Signal-Pins garantiert flexible Anwendungen und kosteneffiziente Projektentwicklung.
Die CPU gibt es in drei Varianten mit unterschiedlicher Leistung und Ausrichtungen. Mit bis zu zwei Cortex®-A72 und gleichzeitig bis zu vier Cortex®-A53 Cores bietet das TQMa8x ein optimales Verhältnis zwischen Performance und Verlustleistung.

CPU/Prozessordaten

CPU/Prozessor:
  • Cortex®-A53 - Up to 1,2GHz
  • Cortex®-A72 - Up to 1,6GHz
CPU Variante:
  • i.MX8 Quad Plus A53 + Single A72
  • i.MX8 Quad Plus A53 + Dual A72

Speicher

LPDDR4:
  • Up to 8 GB
Quad SPI NOR:
  • Up to 512 MB
eMMC:
  • Up to 64 GB
EEPROM:
  • 0/64-kbit

Grafik

Grafik:
  • LCD Interface (HDMI 2.0 / Display-Port 1.3, 2x Dual LVDS, 2x MIPI DSI)
  • Input: 2x MIPI CSI, HDMI 2.0 in

Kommunikationsschnittstellen

Ethernet:
  • Up to 2x Ethernet 10/100/1000 Mbit
USB:
  • Up to 1x USB 3.0 OTG interface
  • Up to 2x USB 2.0 OTG interface
Serielle Ports:
  • Up to 5x UART
CAN:
  • Up to 3x CAN FD
SATA:
  • Up to 1x SATA 3.0

Andere Schnittstellen

SD Card:
  • Up to 3x SDIO/MMC
PCIe:
  • Up to 3x PCIe 3.0
SPI:
  • Up to 4x SPI
  • Up to 1x QSPI
Audio:
  • Up to 1x SPDIF
  • Up to 2x ESAI
  • Up to 4x SAI
GPIO:
  • Up to 32x GPIO

Andere Funktionen

RTC:
  • Real Time Clock (RTC)
Secure Element:
  • SE050 (optional)
CPU/Prozessor:
  • CPU JTAG interface

Allgemeine Daten/Basisdaten

Abmessung:
  • 77 mm x 67 mm
Plug-in System:
  • Board-to-board plug-in system 560 pins 0.5 mm Pitch
Temperaturbereich:
  • Standard temperature range: -25°C…+85°C
  • Extended temperature: -40°C…+85°C
Spannungsversorgung:
  • 5 V
Allgemein:
  • Temperature sensor

OS-Unterstützung

OS Support:
  • Linux
  • Android on request
  • QNX on request

User Manual TQMa8x (2 MB, pdf)

SHA1: 497e68a6e68be66cd4ec736fdbc5c3048bd7f2ef

User Manual MBa8x (2 MB, pdf)

SHA1: 1c5f22b9b5efe894f27fff917c37db194d0710eb

TQMa8QP-AA

TQMa8QP-AA, Quad Plus Cortex®-A53 / 1.2 GHz + Cortex A72 / 1.6 GHz, 8 GB eMMC Flash, 4 GB LPDDR4, 64 kB EEPROM, RTC, -25°C…+85°

TQMa8QM-AA

TQMa8QM-AA, Quad Max Cortex®-A53 / 1.2 GHz + Dual Cortex A72 / 1.6 GHz, 8 GB eMMC Flash, 4 GB LPDDR4, 64 kB EEPROM, RTC, -25°C…+85°

STKa8x-AA

STKa8x (Eval Kit) with TQMa8x-AA, Quad Cortex A53 / 1.2 GHz + 2x Cortex A72 / 1.6 GHz, 4 GB LPDDR4, 8 GB eMMC Flash, 64 kB EEPROM, RTC, 2x CANFD separated, 1x USB 3.0 OTG, 2x USB 2.0, 2x ETH 10 / 100 / 1000, 1x HDMI-Input, 1x DP, 2x Dual LVDS, 2x MIPI DSI, 2x MIPI CSI, 1x M.2 PCIe, 1x Mini PCIe + SIM, 1x M.2 SATA, 1x SIM CARD (CPU), 1x MLB, Audio, Temperature sensor, Reset-Button, SD interface, Power Supply, 4 GB SD card, Cables

Starterkit STKa8x set

The core of the STKa8x set is the TQMa8x module with a Quad Cortex®-A53 CPU and a Dual A72 CPU. The components contained in the starter kit constitute a modular system enabling you to develop your own product ideas. Development of graphic interfaces can be started immediately using the prepared combination of closed display unit and starter kit that are matched to each other. To develop your own hardware you can use the certified and qualified circuit components of the starter kit in your own designs.

Other configurations on request

Support

Umfangreiche Informationen aus dem Softwarebereich wie BSP-Dokumentationen, Tutorials, FAQs sowie Beispielcodes stehen Ihnen in unserem Support Wiki zur Verfügung.
