Der TQ HPR® 120S Fly uphill

Speziell für den Einsatz in E-Bikes entwickelt, handelt es sich beim TQ HPR® 120S um ein echtes Hochleistungsaggregat (120 Nm) mit einem innovativen Pinring-Antrieb.

Als Vorbild für die Konstruktion der permanenterregten Gleichstrommaschine diente die Technik für Stellmotoren, wie sie in der Raumfahrt zur Steuerung modernster Satelliten eingesetzt werden.

Das Ergebnis: Dank der engen Wicklungen sind die Verluste dieser Motoren geringer als bei vergleichbaren Systemen. Das heißt: hoher Wirkungsgrad, hohes Drehmoment und extrem leise für seine Leistungsklasse.

Das Geheimnis des Kraftpakets

Die E-Maschine treibt ein elliptisches Wälzlager an. Die ovale Kontur bewegt 150 Pins wellenförmig zwischen innerem Zahnrad und dem feststehenden äußeren Zahnrad. Die Pins wirken als Transmitter. Die Übersetzung findet zwischen der Drehbewegung des Lagers und dem inneren Zahnrad statt. Im gesamten Umfang befinden sich alle Pins im Eingriff, wodurch die Kraftübertragung auf kleinstem Bauraum spielfrei, hocheffizient und nahezu geräuschlos erreicht wird.

Das patentierte Getriebe untersetzt in nur einer Stufe im Verhältnis von 1:37. Das bedeutet: Bei einer Trittfrequenz von 80 U/min läuft die E-Maschine etwa bei 3.000 U/min. Dank integriertem Freilauf lässt sich das Rad pedalieren wie ein Bike ohne Motor, denn bei ausgeschaltetem Antrieb laufen keine inneren Bauteile mit.

Welche Vorzüge haben E-Bikes mit einem hohen Drehmoment?

  • Sie sind sowohl komfortabler als auch leistungsstärker nutzbar. Denn je höher das Drehmoment, desto niedriger kann die Trittfrequenz bei gleicher Leistung sein.
  • Auch die Leistungsbandbreite ist höher, so dass man weniger schalten muss.
  • Durch höheres Drehmoment ist auch wiederum mehr Spitzenleistung bei höherer Trittfrequenz möglich, falls gewünscht.
  • Herausforderung und Hindernisse können souverän gemeistert werden. Von steilen Anstiegen und technischem Gelände bis hin zum zügigen Mitschwimmen beim urbanen Pendelverkehr.

Technische Merkmale

Tabelle technische Merkmale

Komplette Antriebssysteme von TQ

System & Integration für OEMs

Wir bieten komplette E-Bike-Systeme. Von Antriebssystem und Batterie über Leistungselektronik, Sensorik und Connectivity bietet TQ ein komplettes E-Bike-System, das sich optimal in jedes individuelle Bike-Design einfügt und dabei als Premiumprodukt die Markenidentität verstärkt. Finden Sie hier alles zu System & Integration.



TQ als Technologiepartner

Mit Wurzeln in der Luft- und Raumfahrt, Robotik und Leistungselektronik ist TQ Ihr idealer Technologiepartner für komplette E-Bike-Systeme.


1343,1344,811,2275

Kontakt

Sie haben Fragen zu TQ, unseren Produkten oder Dienstleistungen? Wir freuen uns auf Ihre Anfrage und kümmern uns persönlich um Sie. Hier finden Sie eine Übersicht, wie Sie uns erreichen.



Downloads

Sie suchen Datenblätter mit allen Details und Konfigurationen zu Produkten? Sie möchten unsere Produktbroschüren erhalten? Hier finden neben diesem Material auch Software-Downloads und technische Anleitungen.



Follow TQ-E-Mobility

TQ-E-Mobility-News

Alle Neuigkeiten zu TQ-E-Mobility, neue Produkte und Dienstleistungen sowie Presseveröffentlichungen finden Sie in unserer News-Übersicht.



TQ-E-Mobility-Events

Sie möchten uns gerne persönlich kennenlernen? Erfahren Sie, auf welchen kommenden Veranstaltungen Sie TQ treffen können.



TQ-Jobs

Kompetente und engagierte Mitarbeiter sind eine der zentralen Säulen des Erfolges von TQ. Werden auch Sie Teil unseres Teams. Entdecken Sie hier Ihre vielfältigen Karrieremöglichkeiten.

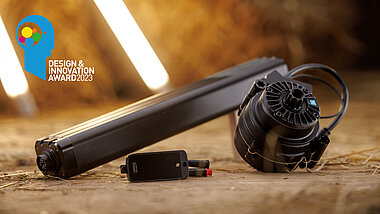

Winner bbc
