Entwicklungs-begleitende Unterstützung
Basierend auf den Prüfergebnissen leiten wir gezielte Maßnahmen zur Optimierung Ihres Produkts ab und begleiten so den Entwicklungsprozess.
Umweltsimulation
Hitze, Kälte, Feuchtigkeit, Vibrationen oder mechanische Belastungen können die Zuverlässigkeit elektronischer Produkte erheblich beeinflussen. Mit einer professionellen Umweltsimulation stellen Sie fest, ob Ihr Produkt den Belastungen im späteren Einsatz standhält. Im TQ-Product-Compliance-Center führen wir dazu umfassende Umweltprüfungen durch, um Funktion, Qualität und Zuverlässigkeit unter realistischen Umgebungsbedingungen nachzuweisen.
Welche Vorteile bietet eine Umweltsimulation?
Eine professionelle Umweltsimulation ermöglicht es, das Verhalten eines Produkts unter definierten Umweltbedingungen kontrolliert zu untersuchen. Im Vergleich zu Feldtests lassen sich Tests schneller, reproduzierbar und normgerecht durchführen. Gleichzeitig können Entwicklungsfehler deutlich früher erkannt werden.
Typische Ziele einer Umweltprüfung sind:
- Schwachstellen frühzeitig erkennen
- Produktqualität steigern
- Entwicklungsrisiken reduzieren
- Reklamationen vermeiden
- Lebensdauer nachweisen
- Marktzugang und Zertifizierungen unterstützen
Unsere Leistungen in der Umweltsimulation

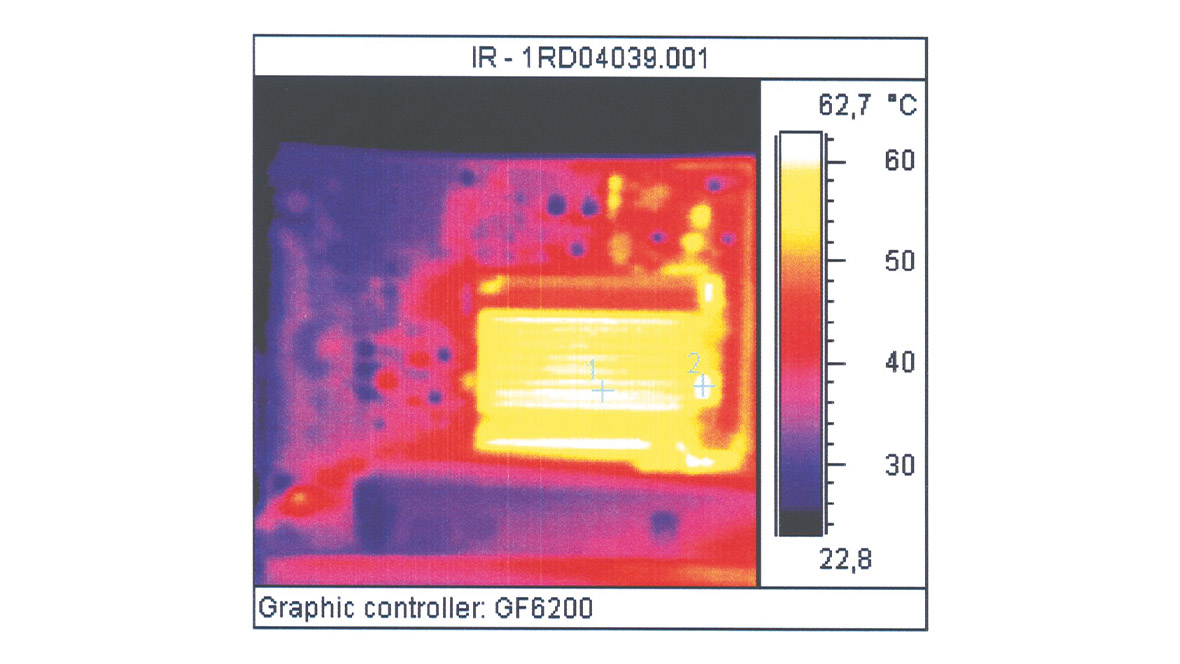

Thermographie

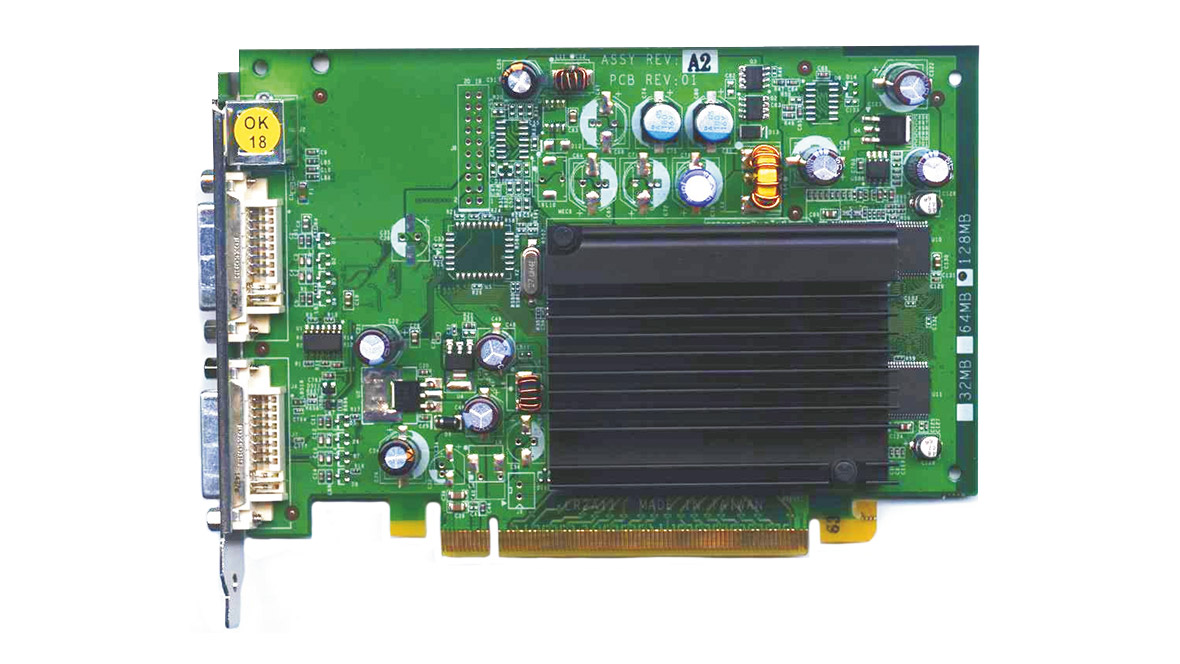

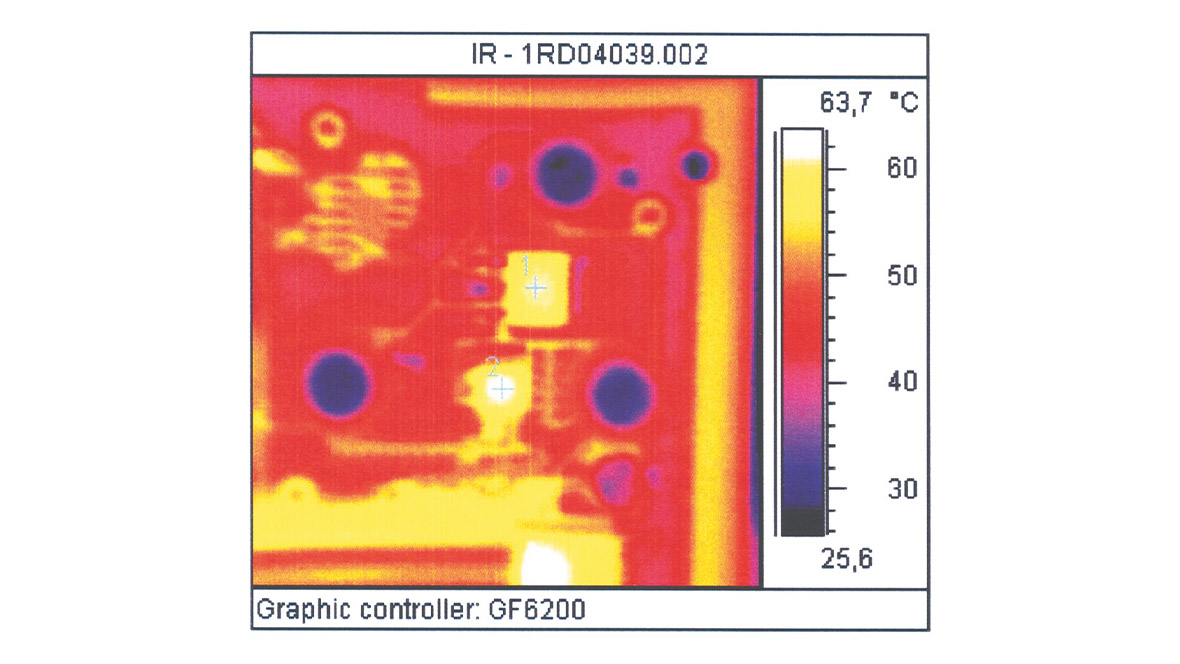

Mit der Thermographie analysieren wir die Temperaturverteilung Ihres Produkts unter realen Betriebsbedingungen. So erkennen wir thermische Schwachstellen frühzeitig, bewerten das Verhalten Ihres Produkts unter realistischen Einsatzbedingungen und identifizieren kritische Erwärmungen, um gezielte Optimierungen daraus abzuleiten.
Unsere Prüfungen
- Berührungslose Messung von Oberflächentemperaturen ohne den Einsatz von Thermoelementen
- Lokalisierung von Hot-Spots und thermischen Auffälligkeiten
- Festlegung und Validierung von Messpunkten für Klima- und Umweltprüfungen
Test- und Prüfausstattung
Infrarotkamera
- Messbereich: -20° C bis +850° C
- Messgenauigkeit: 0,1 K bei 30° C
- Größe der Prüflinge: 4 mm2 bis zu Industrieanlegen
Klimatische Beanspruchung
Da Temperatur, Feuchtigkeit und Temperaturwechsel die Funktion und Lebensdauer elektronischer Produkte erheblich beeinflussen, prüfen wir in der Umweltsimulation, ob Ihr Produkt auch unter extremen klimatischen Bedingungen zuverlässig arbeitet. Auf Basis der Ergebnisse unterstützen wir die Entwicklung Ihres Produkts, um Kühlkonzepte, Wärme- oder Feuchtigkeitsmanagement gezielt zu optimieren.
Unsere Prüfungen
- Kälteprüfung bis -40° C nach DIN EN IEC 60068-2-1
- Wärmeprüfung bis +180° C nach DIN EN IEC 60068-2-2
- Feuchte Wärme (konstant) nach DIN EN IEC 60068-2-78 & DIN EN IEC 60068-2-67
- Feuchte Wärme (zyklisch) nach DIN EN IEC 60068-2-30 & DIN EN IEC 60068-2-38
- Temperaturwechselprüfung nach DIN EN IEC 60068-2-14
- Temperatur-Schockprüfung nach DIN EN IEC 60068-2-14
Test- und Prüfausstattung
| Prüfraum | Klimabereich | |
|---|---|---|
| Begehbare Klimakammer | 5,1 m x 3,0 m x 2,8 m Türmaße: 1,2 m x 2,2 m |
-40 °C bis +90 °C Feuchte von 20 % bis 95 % |

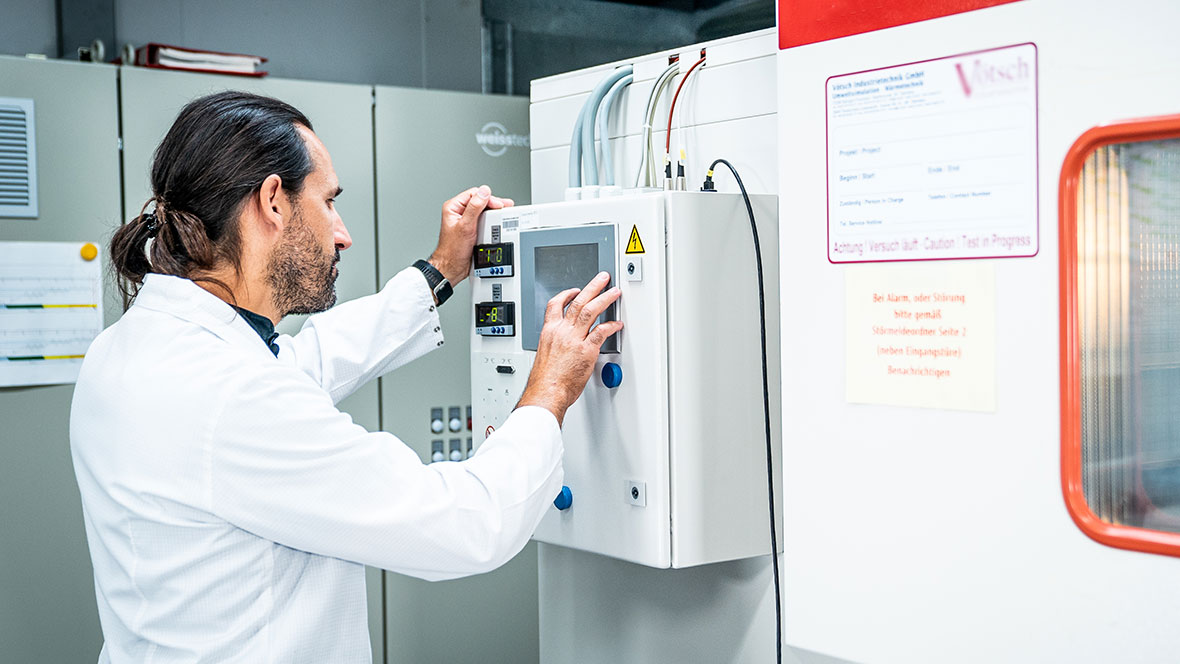

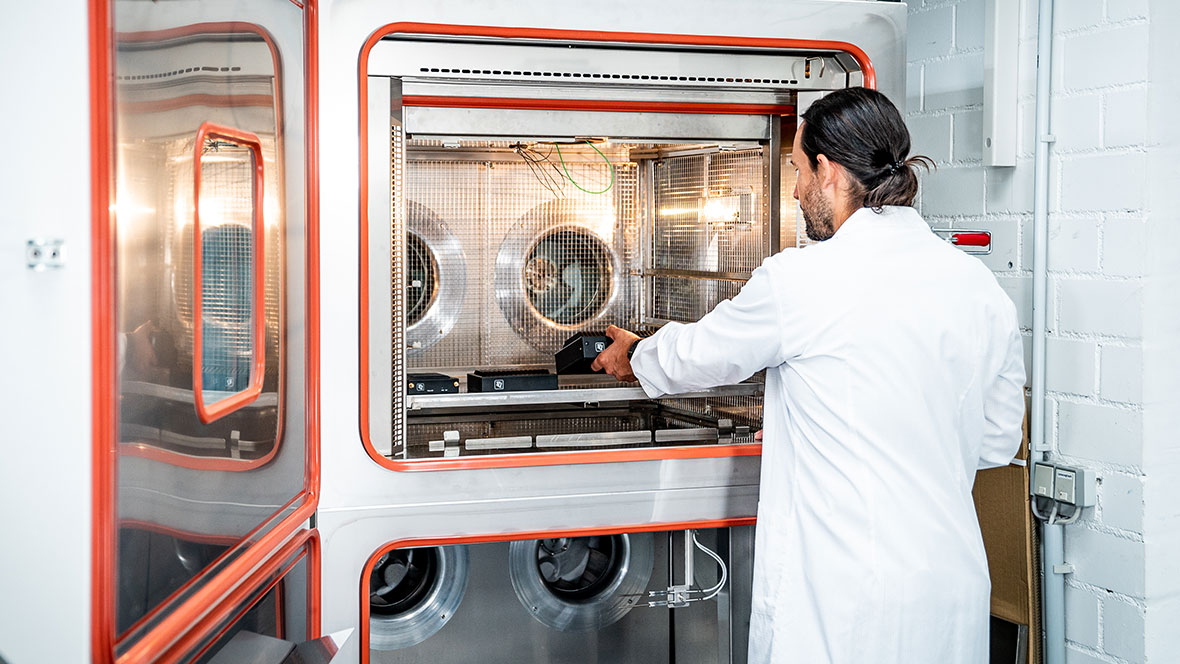

| Temperatur-/Klimaschränke | Bis zu 1,0 m x 1,5 m x 1,0 m | -40 °C bis +180 °C Feuchte von 20 % bis 95 % |
| Begehbare Temperaturkammer | 4,7 m x 3,5 m x 2,4 m Türmaße: 1,0 m x 2,0 m |
+5 °C bis +60 °C |

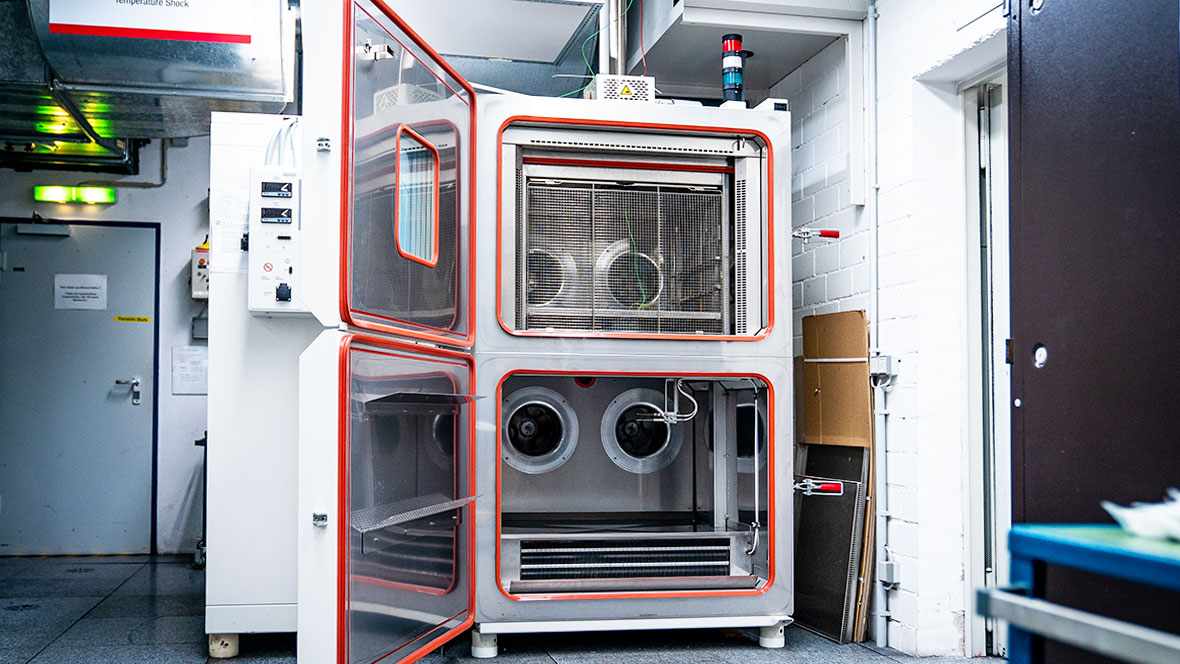

| 2-Kammer-Temperaturschockschrank (Wechselzeit: 10 s; bis 50 kg) |
0,77 m x 0,61 m x 0,57 m | Kammer 1: +50 °C bis +220 °C Kammer 2: -75 °C bis +70 °C |

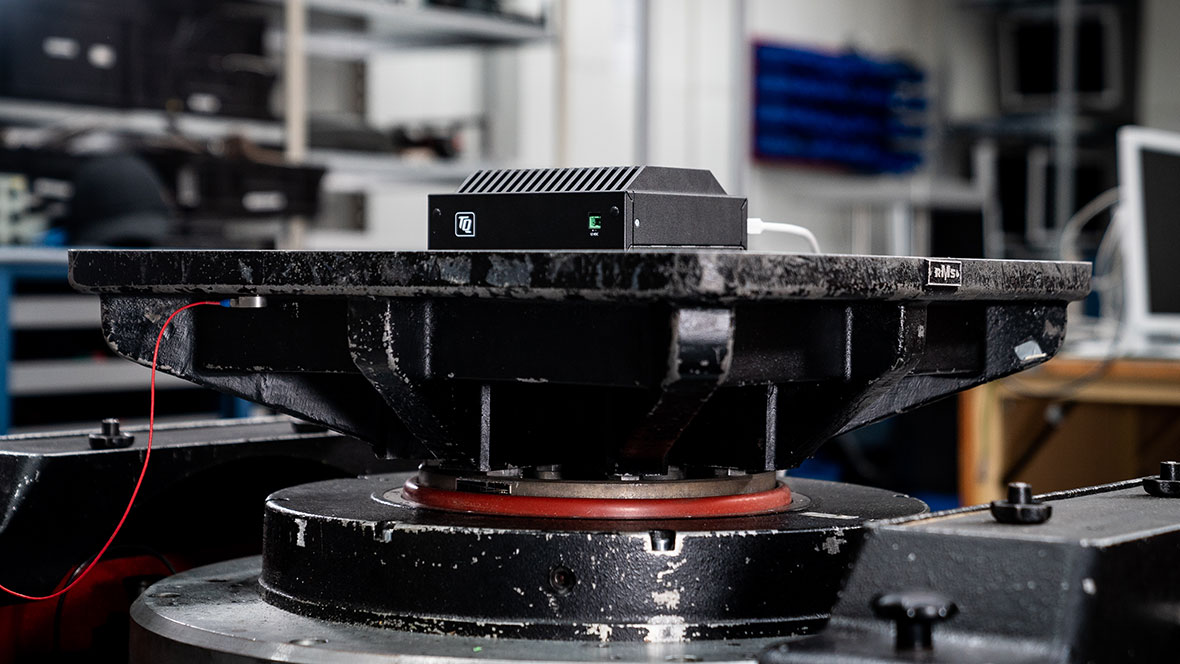

Mechanische Beanspruchung
Mechanische Schwingungen und Stoßbelastungen zählen zu den häufigsten Ursachen für Materialermüdung. Im TQ-PCC simulieren wir diese Fremderschütterungen durch Vibrations- oder Shock Tests und bewerten so die Zuverlässigkeit Ihres Produkts im Feld. Die Ergebnisse helfen dabei, die Ursachen von Beschädigungen oder Fehlern zu identifizieren und konstruktive Gegenmaßnahmen abzuleiten.
Unsere Prüfungen
- Schwingprüfung (sinusförmig) DIN EN IEC 60068-2-6
- Schwingprüfung (Rauschen) DIN EN IEC 60068-2-64
- Shockprüfung DIN EN IEC 60068-2-2
- Resonanzsuche
- Dauerbelastungstests
Test- und Prüfausstattung
- Nutzfläche (abhängig je Achse und Prüfanforderung):
- 1000 mm x 700 mm
- 900 mm x 900 mm
- 600 mm x 600 mm
- Befestigungsraster: 50 mm x 50 mm, M 12
- Max. Gewicht (abhängig von den Prüfanforderungen): 200 kg
- Spitzenkraft: 20 kN
- Max. Beschleunigung: 50 g
- Max. Auslenkung: ±22 mm
- Max. Geschwindigkeit: 1,2 m/s
- Frequenzbereich: 1 Hz bis 2 KHz
- Anregungsarten: Sinus, Schocken und Rauschen
- Messtechnik:
- 16 Eingangskanäle für Regelung/Analyse
Verpackungstest & Transportsimulation
Während Transport und Logistik wirken Schwingungen, Stöße und Erschütterungen auf Produkt und Verpackung ein. Unsere Transport- und Verpackungsprüfungen bilden diese Belastungen realitätsnah nach und zeigen, wie zuverlässig Ihr Produkt den Transport übersteht. So identifizieren wir Schwachstellen frühzeitig und entwickeln gemeinsam mit Ihnen Maßnahmen, um Produkt und Verpackung optimal zu schützen.
Unsere Prüfungen

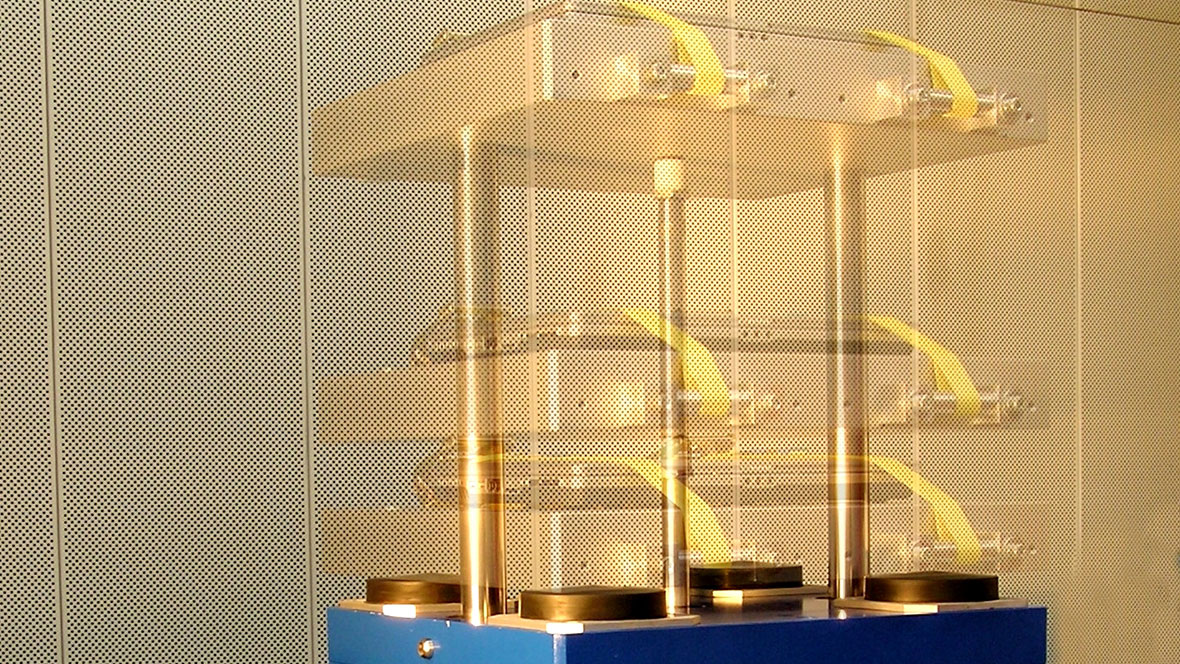

- Freier Fall / Falltest

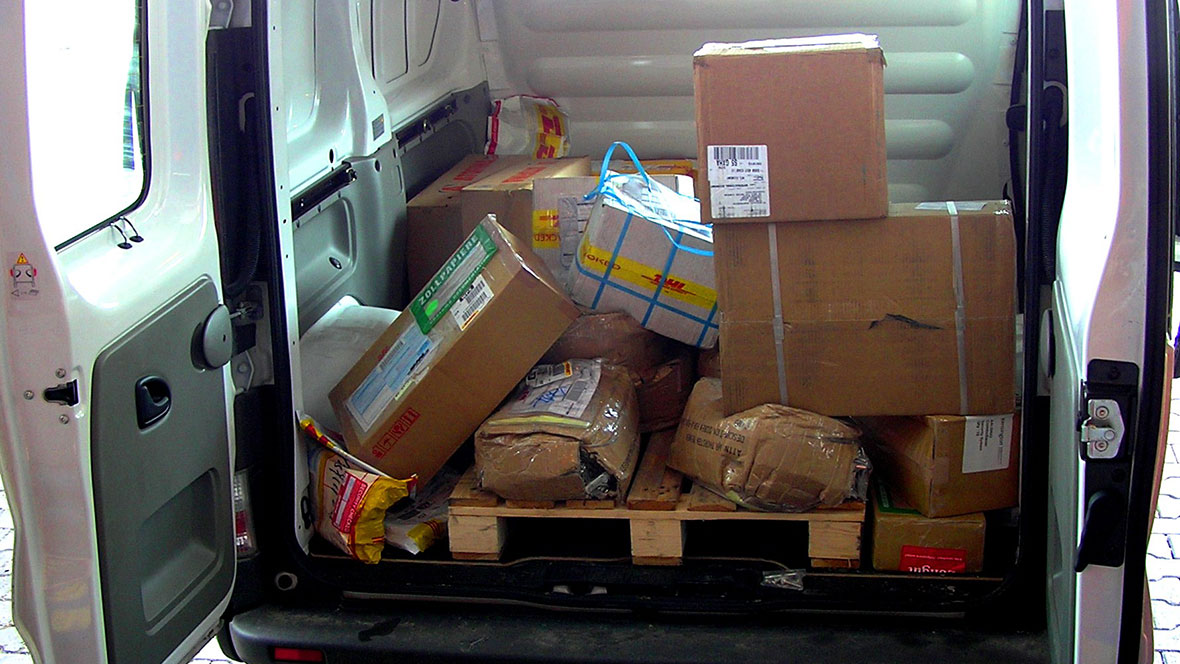

- Transportsimulation
- Prellprüfung
Anwendbare Standards
- ISTA 1A / 2A / 3A
- ASTM D5276 / D999
- ISO 2248 / 2247 / 8768 / 2876
- DIN EN 60068-2-31
Test- und Prüfausstattung

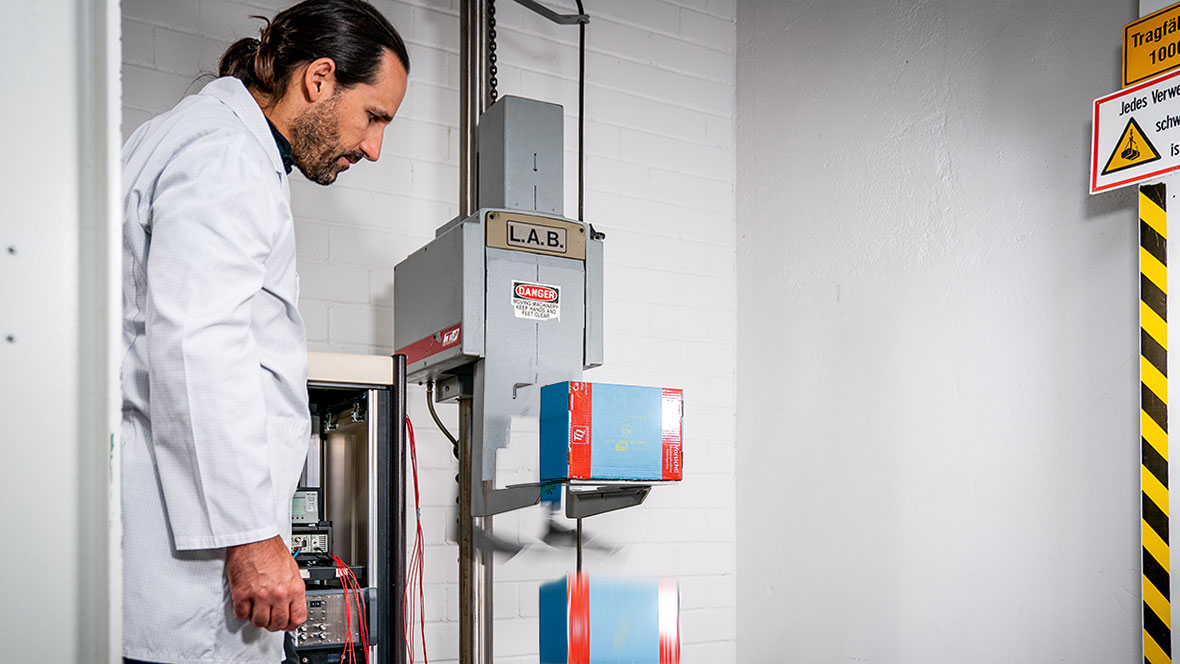

Falleinrichtung
- Prüflingsgewicht:
- Einzelfalltester bis 75 kg
- Fallhaken bis 500 kg
- Fallhöhe: bis 1,2 m
- Fallunterlage: Betonboden

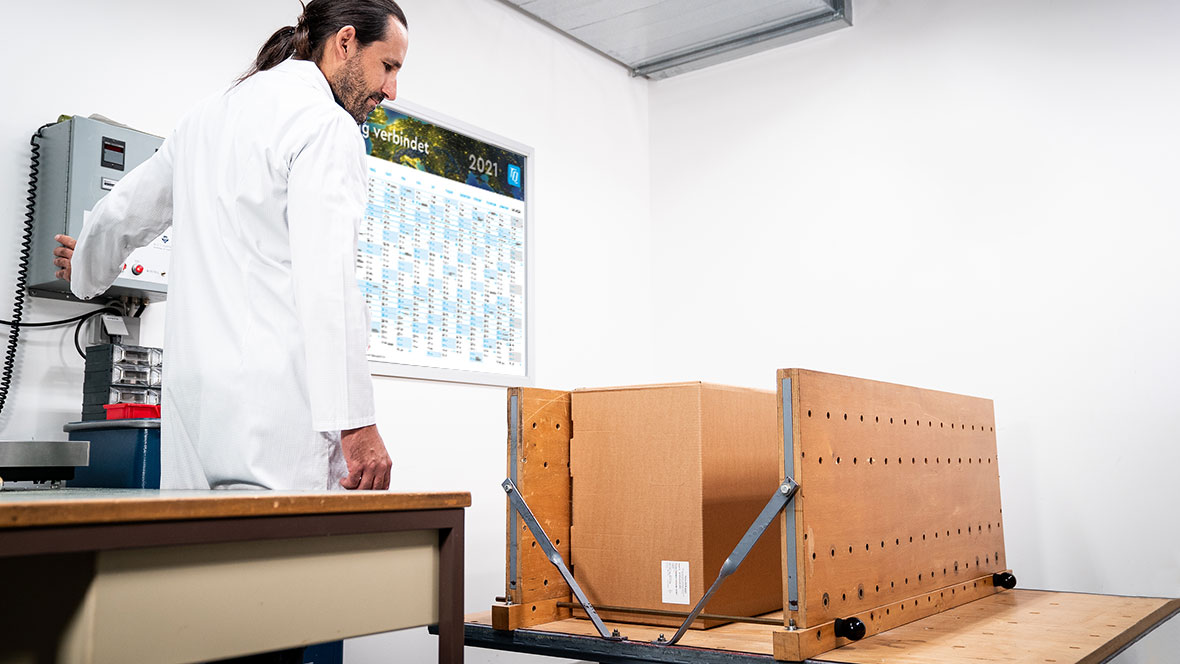

Prellprüfeinrichtung
- Max. Beschleunigung: 12 m/s2
- Auslenkung im Kreis: 25 mm
- Max. Packstückgröße: 1,2 m Seitenlänge
IP-Schutzart-Prüfung
Die IP-Schutzart-Prüfung bewertet den Schutz eines Gehäuses gegen Berührung, feste Fremdkörper und Wasser gemäß der festgelegten IP-Schutzklasse. Im TQ-PCC prüfen wir den Schutz gegen den Zugang zu gefährlichen Teilen, das Eindringen von Staub (u. a. Talkum-Staub) sowie das Eindringen von Wasser. Die Ergebnisse dienen als Nachweis für Zertifizierungen und Marktzulassungen.
Spritzwasserkammer
Staubkammer
Prüfungen & Prüfausstattung
| Spritzwasserprüfung | Staubprüfung | |
|---|---|---|
| Schutzgrade | IPX1 bis IPX8 | IP1X bis IP6X |
| Anwendbare Normen (weitere auf Anfrage) |
IEC 60529 + A1 + A2 ISO 20653 EN 60068-2-18 |
IEC 60529 + A1 + A2 ISO 20653 EN 60068-2-18 |
| Prüfraum | 1,5 m x 1,5 m x 1,5 m | 1,0 m x 1,0 m x 1,0 m |
| Abmessungen Prüfling | Max. 80 cm Kantenlänge | Max. 80 cm Kantenlänge |
| Prüfgewicht | Max. 100 kg | Max. 100 kg |
Schallmessung
Mit professionellen Schallmessungen analysieren wir Geräuschquellen und bewerten die akustischen Eigenschaften Ihres Produkts. Auf Basis der Messergebnisse identifizieren wir Optimierungspotenziale und unterstützen Sie dabei, die Akustikanforderungen entsprechend Ihrer Spezifikationen zu erfüllen.
Unsere Prüfungen
- Herstellervergleich von Komponenten
- Messung von Schalldruck, Frequenzspektrum, Schallleistung, Lautheit (≥ 0,08 sone) und Tonhaltigkeit
Anwendbare Normen
- ISO 7779
- DIN 45631
- DIN 45635-1
Test- und Prüfausstattung
- Reflexionsarmer Raum (125 Hz bis 20 kHz, Hintergrundpegel <17 dB(A))
- Mobile Messeinrichtungen
Verschleißtests
Unsere Verschleißtests bilden langfristige Belastungen durch Klima, Mechanik und Verschmutzung realitätsnah nach. Das TQ-PCC bewertet die Auswirkungen auf Funktion, Haltbarkeit und Zuverlässigkeit und leitet gemeinsam mit Ihnen geeignete Maßnahmen zur Optimierung des Produktdesigns ab.
Unsere Prüfungen
- Alterung mit Sonnenlicht

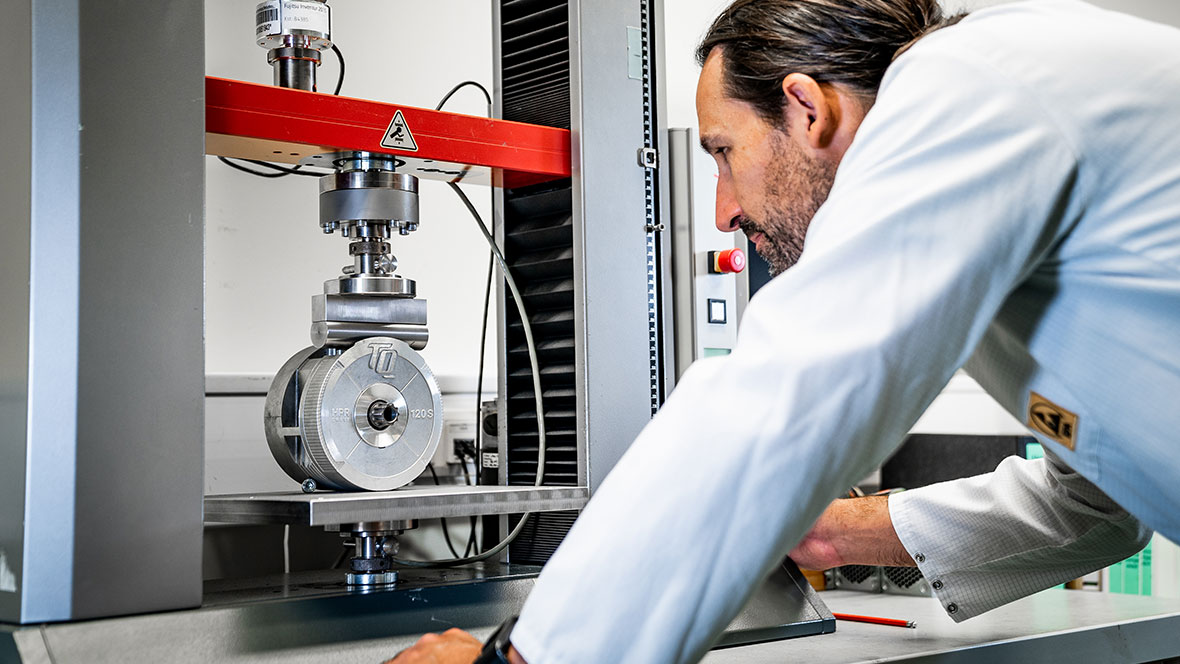

- Kraft-Weg-Messung
- Abrieb, Pencil Hardness, Cross-Cut
- Dauerprüfungen (Stecken, Bewegen)
- Falltrommelprüfung

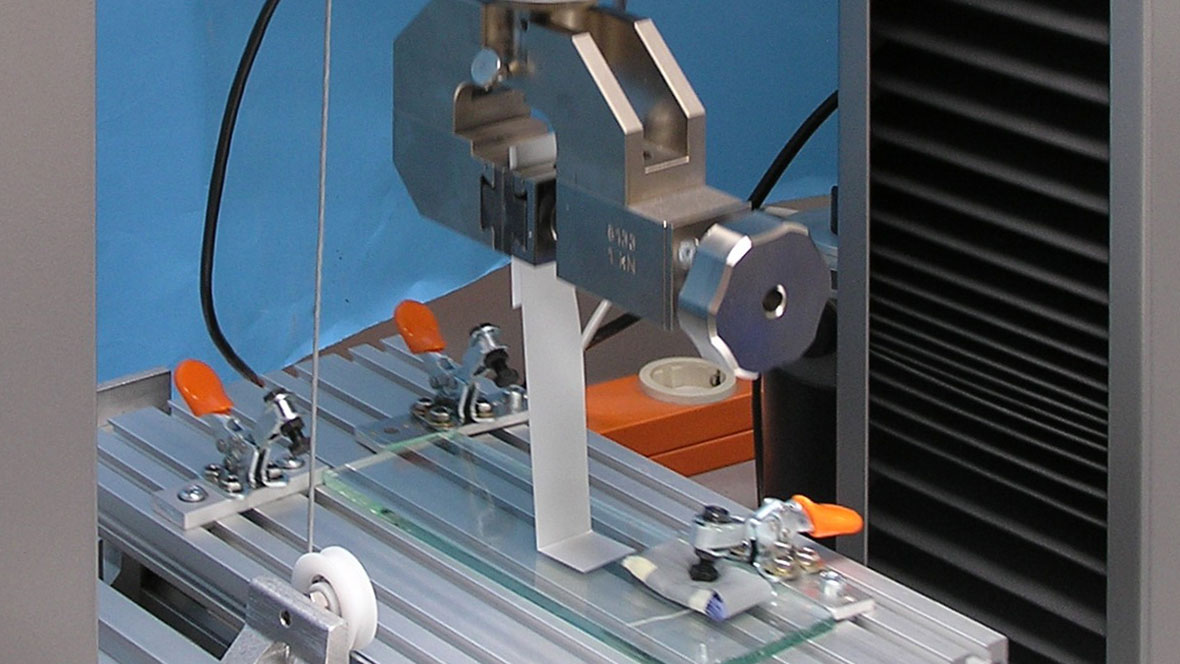

- Labelabziehtest

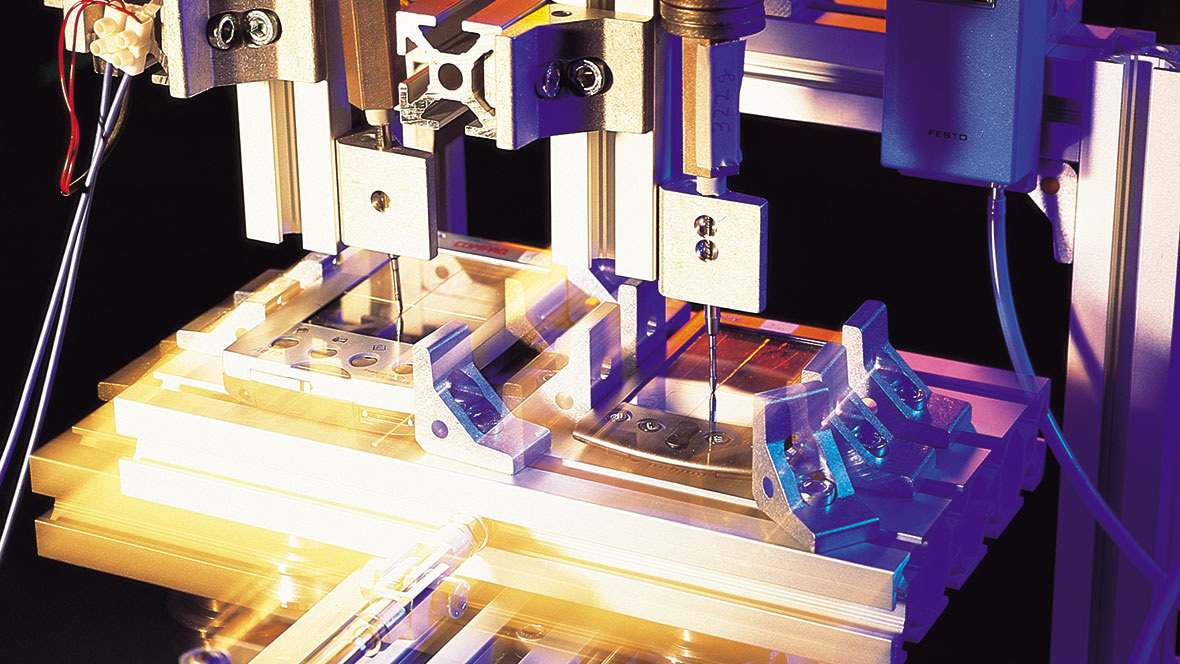

- Kratztest
So läuft Umweltsimulation im TQ-PCC ab
Wir begleiten Sie ganzheitlich durch die Umweltsimulation. In enger Abstimmung mit Ihnen definiert unser Team individuelle Anforderungen an Ihr Produkt und erstellen daraus einen passenden Prüfplan. Die Umweltprüfungen finden direkt im TQ-PCC statt – Prüfslots sind oft auch kurzfristig verfügbar. Anschließend werten wir die Ergebnisse aus, dokumentieren alle Nachweise und unterstützen Sie auf Wunsch bei der Optimierung Ihres Produkts.
Ihr Mehrwert
FAQs zu Umweltsimulation
Was versteht man unter Umweltsimulation?
Bei der Umweltsimulation werden reale Umweltbedingungen unter kontrollierten Laborbedingungen nachgebildet. Dazu zählen beispielsweise Temperatur, Feuchtigkeit, Vibrationen, mechanische Schocks, Staub oder Wasser. Ziel ist es, die Zuverlässigkeit, Sicherheit und Lebensdauer eines Produkts unter realistischen Belastungen zu bewerten.
Warum sind Umweltprüfungen wichtig?
Umweltprüfungen zeigen, wie sich ein Produkt unter den Belastungen seines späteren Einsatzbereichs verhält. Sie helfen dabei, Materialschäden, Konstruktionsfehler und Ausfallrisiken frühzeitig zu identifizieren. Dadurch lassen sich Nacharbeiten reduzieren, die Produktqualität steigern und Reklamationen im Feld vermeiden.
Welche Produkte eignen sich für Umweltprüfungen?
Umweltprüfungen eignen sich für eine Vielzahl elektrischer und elektronischer Produkte. Dazu zählen unter anderem PCs, Datenverarbeitungs- und Kommunikationstechnik, Industrieelektronik und -steuerungen, Haushaltsgeräte, Medizintechnik sowie weitere Produkte, die während ihres Einsatzes klimatischen oder mechanischen Belastungen ausgesetzt sind. Durch Umweltsimulation lässt sich frühzeitig bewerten, ob ein Produkt den späteren Einsatzbedingungen zuverlässig standhält.
Welche IP-Schutzarten gibt es?
Die IP-Schutzart beschreibt den Schutz eines Gehäuses gegen das Eindringen von festen Fremdkörpern, Staub und Wasser. Die Kennzeichnung besteht aus zwei Ziffern: Die erste beschreibt den Schutz gegen Berührung und Fremdkörper, die zweite den Schutz gegen Wasser.
Schutz gegen Fremdkörper und Staub:
- IP1X: Geschützt gegen feste Fremdkörper ab 50 mm
- IP2X: Geschützt gegen feste Fremdkörper ab 12,5 mm
- IP3X: Geschützt gegen feste Fremdkörper ab 2,5 mm
- IP4X: Geschützt gegen feste Fremdkörper ab 1,0 mm
- IP5X: Staubgeschützt
- IP6X: Staubdicht
Wasserschutz (IPX):
- IPX1: Geschützt gegen Tropfwasser
- IPX2: Geschützt gegen Tropfwasser, 15° geneigt
- IPX3: Geschützt gegen Sprühwasser
- IPX4: Geschützt gegen Spritzwasser
- IPX5: Geschützt gegen Strahlwasser
- IPX6: Geschützt gegen starkes Strahlwasser
- IPX7: Geschützt gegen zeitweiliges Untertauchen
- IPX8: Geschützt gegen dauerndes Untertauchen
Wann sollte eine Umweltsimulation durchgeführt werden?
Idealerweise wird die Umweltsimulation bereits während der Entwicklung durchgeführt, um Schwachstellen frühzeitig zu erkennen, bevor hohe Kosten in der Serienfertigung oder Markteinführung entstehen. Darüber hinaus sind Umweltprüfungen häufig Bestandteil von Kundenanforderungen, Qualitätsnachweisen oder Zertifizierungsverfahren und sollten deshalb frühzeitig in die Projektplanung integriert werden. Das TQ-PCC steht Ihnen dafür während des gesamten Prozesses zur Seite.
Unsere USPs
- Akkreditiertes Prüflabor seit 1993
- Kurze Verfügbarkeiten von Prüfslots
- Entwicklungsnahe Prüfungen
- Marktzulassungen für über 200 Länder
- Minimierte Risiken & Entwicklungskosten
- Product Compliance für globale Märkte
