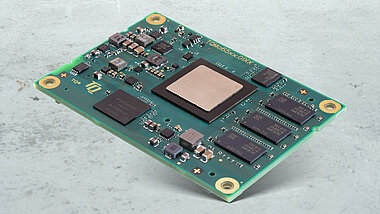

Embedded Modul TQMa65xx Embedded Cortex®-A53-Modul basierend auf AM65xx für Anwendungen mit erweiterten Echtzeitanforderungen.

TQMa65xx
  • Grafik mit HD-Unterstützung
  • DDR4 mit ECC-Unterstützung
  • 6x Echtzeit-Gbit-Ethernet TSN (PRU)
  • 1x Gbit-Ethernet, 2x PCle und 1x USB 3.1-Schnittstelle
  • Geringe Verlustleistung (typ. 6 W)
  • 2x CAN FD
  • Integrierter Cortex® R5F MPU
Das Embedded Modul TQMa65xx, basiert auf der ARM® Cortex®-A53 Technologie von Texas Instruments. Der integrierte Grafikkontroller unterstützt bei Anwendungen mit Display und Touch. Für verschiedene Anwendungen wie Networking, industrielle Automatisierung und Steuerungen mit hohen Anforderungen an eine schnelle und sichere Datenverarbeitung, stehen vier CPU-Varianten zur Auswahl.
Mit den in der CPU integrierten PRUs (Programmable Realtime Unit) können bis zu 6 Gigabit Ethernet Schnittstellen mit TSN Unterstützung zur Realisierung von Echtzeitanwendungen verwendet werden. Zwei Cortex R5 Controller unterstützen die CPU im Bereich Security und Safety.

CPU/Prozessordaten

CPU/Prozessor:
  • Cortex®-A53 - Up to 1,1GHz
CPU Variante:
  • AM6526 Dual
  • AM6528 Dual
  • AM6546 Quad
  • AM6548 Quad

Speicher

DDR4:
  • Up to 4 GB
  • ECC protection (optional)
eMMC:
  • Up to 64 GB
EEPROM:
  • 0/64-kbit
NOR Flash:
  • Up to 256 MB

Grafik

Grafik-Schnittstelle:
  • LCD Interface: 1x 24bit RGB LCD, 1x LVDS
Kamera-Schnittstelle:
  • 1x MIPI CSI2, 1x 16-bit Video IN

Kommunikationsschnittstellen

Ethernet:
  • Up to 6x Ethernet 1000 Mbit (PRU)
  • 1x Ethernet 10/100/1000 Mbit
Serielle Ports:
  • Up to 5x UART
CAN:
  • Up to 2x CAN FD
USB:
  • Up to 1x USB 3.1 interface
  • Up to 1x USB 2.0 interface

Andere Schnittstellen

SD Card:
  • Up to 2x SDIO/MMC
PCIe:
  • Up to 2x PCIe 3.0
I2C:
  • Up to 6x I2C
SPI:
  • Up to 2x QSPI
  • Up to 8x SPI
GPIO:
  • Up to 32x GPIO
I2S:
  • Up to 3x McASP/I2S
ADC:
  • Up to 2x ADC channel (12bit)

Andere Funktionen

RTC:
  • Real Time Clock (RTC)

Allgemeine Daten/Basisdaten

Temperaturbereich:
  • Standard temperature range: -25°C…+85°C
  • Extended temperature: -40°C…+85°C
Spannungsversorgung:
  • 5 V
Allgemein:
  • Temperature sensor
Plug-in System:
  • Board-to-board plug-in system 560 pins 0.5 mm Pitch
Abmessung:
  • 77 mm x 55 mm

OS-Unterstützung

OS Support:
  • Linux
  • QNX on request
  • Android on request

User Manual TQMa65xx (2 MB, pdf)

SHA1: 3b107b1f066d8b6a35d490d97c3a2b005cdf9526

User_Manual_MBa65xx (3 MB, pdf)

SHA1: 019b113ef732c14d045788d938c880143093b7c7

TQMa6528-AA

TQMa6528-AA, Dual Cortex®-A53/1.1 GHz, 8 GB eMMC Flash, 2 GB DDR4, 64 kB EEPROM, RTC, -25°C...+85°C

TQMa6548-AA

TQMa6548-AA, Quad Cortex®-A53/1.1 GHz, 8 GB eMMC Flash, 2 GB DDR4, 64 kB EEPROM, RTC, -25°C...+85°, Other configurations on request

STKa65xx-AA

STKa65xx (Eval Kit) with TQMa65xx-AA, Quad Cortex®-A53, 2 GB DDR4, 8 GB eMMC Flash, 64 kB EEPROM, RTC, 2x CAN separated, 4x USB 2.0, 1x USB 2.0 OTG, 1x ETH 10/100/1000, 6x ETH 10/100/1000 (PRU), 1x 24-bit RGB, 1x LVDS, 1x MIPI CSI, 1x Mini PCIe + SIM Card, Audio, Temperature sensor, Reset-Button, SD Card interface, Power Supply, 4 GB Micro SD card, Cables
