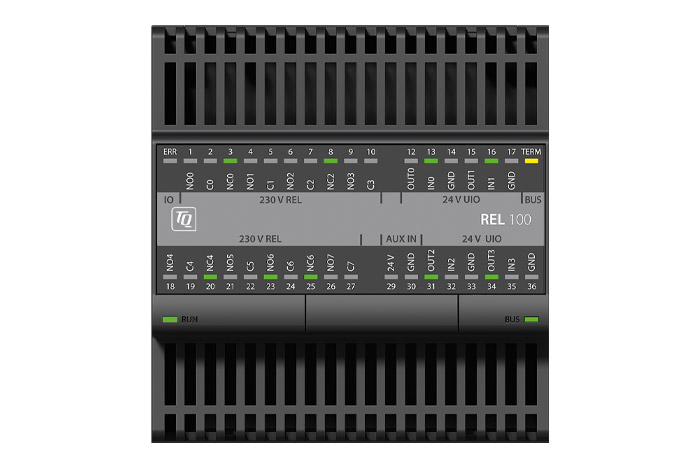

RE100 Relaismodul zum Schalten von Lasten.

Einfach Installation dank aufsteckbarer Elektronik.

RE100

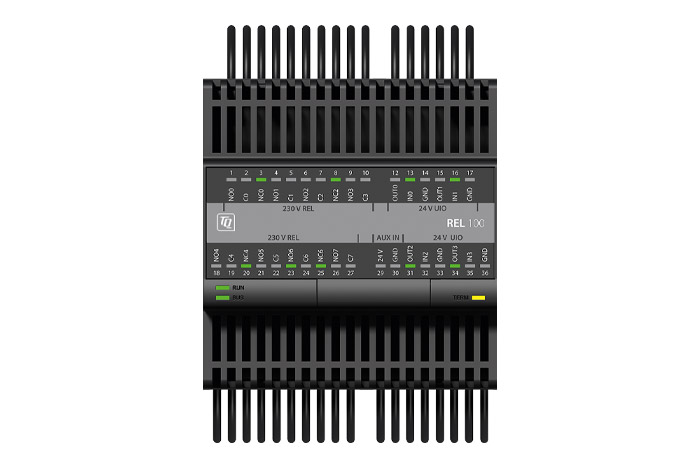

RE100 mit Kabel
  • Für den Anschluss an die CU100
  • 5TE
  • 4x Universal I/0 (jeder Kanal frei parametriebar)
  • 4-20mA, 0 bis 10V, PT1000, DI, DO max. 400mA
  • 4x Wechsler max. 230 VAC, max. 6A; 4x Schließer max. 230 VAC, max. 6A
  • Schnelle Integration über vorgefertigte Softwaremodule (Easy Connect)
  • Modbus TCP Relaisausgabe
  • Ansteuerbar über einstellbares Rundsteuersignal
  • Ansteuerbar über das DM100 System
Alle Bussysteme, egal ob voll integriert oder mittels Gateway angebunden, sind vollständig in die Planungssoftware B-Studio integriert. Das Modul ist zweigeteilt. Die untere Hälfte ist das Terminalmodul. Es beinhaltet alle Steckverbindungen, um die Drähte und Feldbusse anschließen zu können. In der oberen Hälfte befindet sich die gesamte Elektronik. Die Zweiteilung eröffnet dem Anwender eine Reihe von Vorteilen. Der Elektronikteil kann in einem separaten Arbeitsgang auf das Terminalmodul aufgesteckt werden.
Auch bei Wartung oder Gerätetausch muss die Verdrahtung nicht gelöst werden. Die Installation im Schaltschrank selbst wird einfacher, da mehr Platz zur Verfügung steht. Die Elektronikmodule können im Büro getestet werden, während die Terminalmodule bereits installiert sind. Alle Terminalmodule werden durch den CAB-Bus zusammengeschaltet. Dies geschieht beim Aufstecken auf die Hutschiene, dank Jumper, automatisch. Die Adressierung der Module funktioniert vollkommen automatisch und es bedarf keiner Konfiguration.

Betriebsbedingungen

Umgebungstemperatur:
  • 0°C…+50°C (in Betrieb); -25°C…+60°C (Lagertemperatur)

Elektrische Daten

Spannungsversorgung:
  • mittels CAB-Bus

Mechanische Daten

Gehäuseform:
  • REG (nach DIN 43880)
Gehäusebreite:
  • 5 TE

Produktnormen

Schutzklasse:
  • IP20

Schnittstellen

Relais:
  • 4x Wechsler max. 230 VAC max. 6 A 4x Schließer max. 230 VAC max. 6 A
Universale Ein-/Ausgänge:
  • 4x Universal I/O jeder Kanal ist frei konfigurierbar: AI (4-20 mA, 0-10 V, PT1000…) / DI / DO (max. 400 mA bei Versorgung über AUX IN)
