TQ präsentiert neues Embedded Modul samt Single Board Computer auf Basis des ARM-Cortex-A53-Prozessors NXP i.MX 8M Plus Das neue Land-Grid-Array (LGA)-Modul TQMa8MPxL auf Basis der i.MX 8M Plus CPU, ist ab sofort verfügbar.

Das nur 38x38mm große Modul stellt alle Signalpins auf insgesamt 362 LGA-Pins zur Verfügung. Das passend zum Modul entwickelte Mainboard MBa8MPxL ist mit allen üblichen Standardschnittstellen wie Ethernet und USB ausgestattet.

Mit zahlreichen praxistauglichen Funktionen und einer integrierten NPU (Neuronale Prozessor Unit) mit bis zu 2,3 Tera Operations per Second (TOPS) und einer Image-Prozessor-Unit mit 2x187 Megapixel unterstützt das Modul Applikationen, bei denen künstliche Intelligenz oder Machine Learning / Vision zum Einsatz kommen. Für grafisch anspruchsvollen Anwendungen stehen ein Grafikprozessor (GPU) und mehrere Grafikschnittstellen bereit.

tqma8mpxl

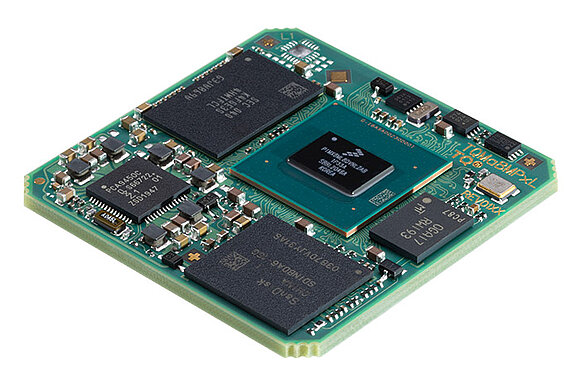

Hier abgebildet: TQMa8MPxL

Das TQMa8MPxL ist mit einem 32 Bit breiten LPDDR4-SDRAM ausgestattet, das einen Speicherausbau von bis zu 4GB erlaubt. Darüber hinaus verfügt das Modul über eine industrietaugliche 3D-Embedded-Multimedia-Card (eMMC) mit bis zu 256GB Speicher sowie einen Quad-SPI-NOR-Flashspeicher mit bis zu 256MB Kapazität. Weitere Systemkomponenten wie eine externe und damit stromsparende Real-Time-Clock (RTC), ein User-EEPROM-Speicher sowie ein Temperatursensor mit integriertem EEPROM zur Speicherung von Moduldaten wie MAC-Adressen, Seriennummer und Modulvariante runden das Moduldesign ab. Für Anwendungsbereiche, die erhöhte Sicherheitsfunktionen benötigen, steht der Security-Chip SE050 als Bestückungsoption zur Verfügung. Das Modul ist aufgrund der LGA-Technik direkt mit dem Mainboard verlötet und somit auch für Einsatzbereiche geeignet, die ein sehr flaches und robustes Design erfordern.

Passend zum Modul wird ein Linux-Board-Support-Package mitgeliefert, das bereits umfangreiche Funktionen für die auf dem Mainboard realisierten Schnittstellen aufweist. Damit finden Interessenten einen einfachen und unkomplizierten Entwicklungseinstieg.

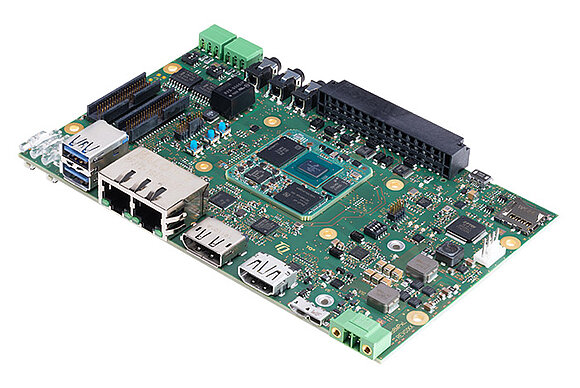

Das zum TQMa8MPxL entwickelte Mainboard ist schlanke 160 x 100 mm klein und bildet mit dem verlöteten Modul einen Single Board Computer (SBC), der zur Evaluierung des Moduls und als Referenz für ein eigenes Mainboarddesign dient. Zudem lässt sich das MBa8MPxL als industrietaugliches Basisboard einsetzen. Der SBC verfügt über vielseitige Schnittstellen wie 2x Ethernet, 2x USB3.0, 1x USB3.0 OTB, 2x CAN FD galvanisch getrennt, Audio, HDMI, DP, Dual-LVDS sowie jeweils vier digitale 24V In- / Outputs zur Steuerung externer Peripherie-Geräte. Zwei analoge Inputs sowie ein M.2 PCI-Slot mit SIM-Karte, ein SD-Karten-Interface, drei User-LEDs und ein CSI-Interface mit 2x 4 Lanes machen das Design perfekt. Dank der Vielseitigkeit der CPU ist das Modul besonders breit einsetzbar – angefangen bei Kamera-Anwendungen über Medizintechnik, Gebäude- und Industrieautomation bis hin zur Maschinensteuerung, Zugangskontrollen, HMI-Steuerungen u.v.m.

Embedded Modul TQMa8MPxL



Evaluationkit basierend auf dem TQMa8MPxL
