TQ zeigt sein erstes SMARC-2.0-Modul mit neuer i.MX8X-Technologie

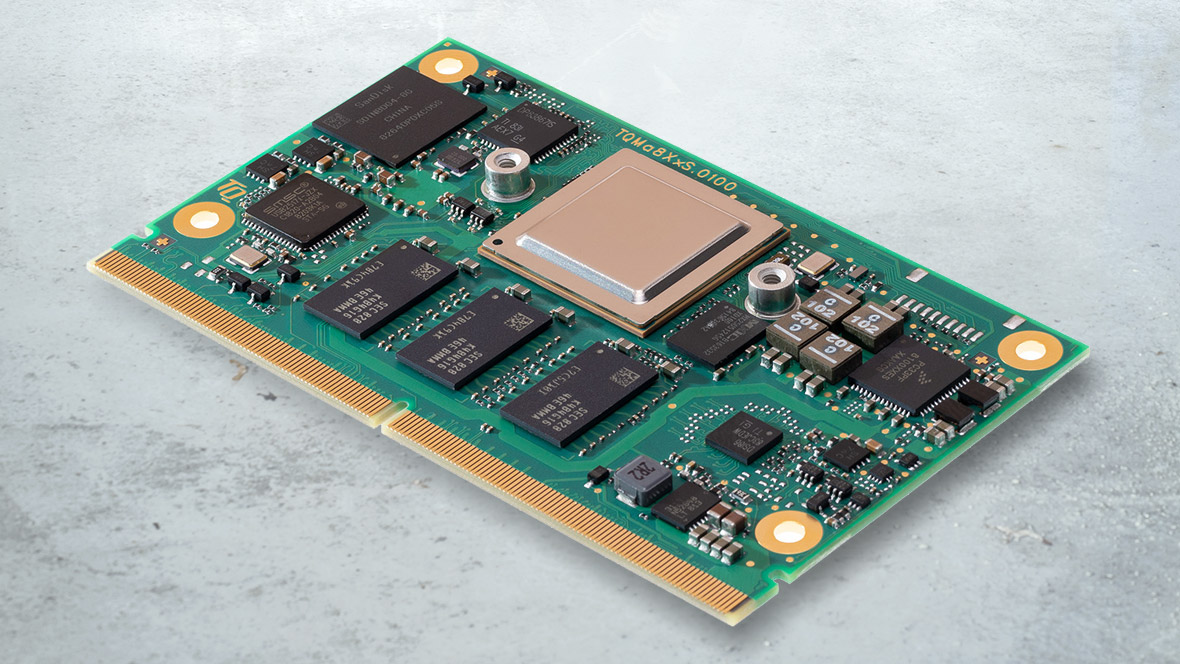

Das Technologie-Unternehmen TQ hat auf der electronica 2018 das Modul TQMa8XxS vorgestellt, sein erstes SMARC-2.0-Modul auf Basis der i.MX8X CPU-Serie. Als ausgewählter i.MX8X Early Access Partner von NXP hat TQ auf Basis der neuen Core-Architektur einen Standard-Formfaktor entwickelt. Der TQ-Stand 201 befindet sich in Halle B5.

Die i.MX8X-CPU-Familie von NXP kombiniert zahlreiche Funktionen mit einer ansprechenden Energiebilanz, die damit auch Moduldesigns auf Basis von SMARC 2.0 ermöglicht Aufgrund der vielen verfügbaren CPU-Schnittstellen können zahlreiche der vorgegebenen SMARC-2.0-Anforderungen ohne zusätzliche Peripheriebausteine erfüllt werden. Um mehrere  USB-Schnittstellen und die Bereitstellung des DP (Display Port) zu realisieren, wurden optional bestückbare Systemkomponenten vorgesehen. Das Modul ist mit einem DDR3L-Arbeitspeicher inklusive ECC-Support ausgestattet. Außerdem ist optional zum enthaltenen eMMC-Flash-Speicher ein QSPI-NOR-Flash mit bis zu 256 MB vorgesehen.

Das neue Embedded-Modul bietet dank seiner geringen Baugröße von 82 x 50 mm und niedrigen Leistungsaufnahme einen idealen Kern für Anwendungen aus den verschiedensten Bereichen: von Mensch-Maschine-Schnittstellen über Industriesteuerungen und dem industriellen Internet-of-Things (IIoT) bis hin zu Gateways. Darüber ist SMARC 2.0 dank einheitlicher Modulgröße und Kühlanbindung ein flexibler und zukunftsweisender Formfaktor.

Der für SMARC definierte Systemstecker ist ein 314-Pin-Card-Edge Connector auf der Leiterplatte des Moduls. Dieser wird von einem Low-Profile-Connector (Typ MXM) auf dem Carrierboard aufgenommen.

Der i.MX8X ist einer der ersten i.MX-Arm-Prozessoren von NXP, der Displays mit einer Auflösung von bis zu 4K unterstützen kann. Zudem lassen sich Multi-Displayanwendungen mit unterschiedlichem Bildinhalt realisieren Der CPU-integrierte Cortex-M4-Prozessor unterstützt bei geforderten Echtzeit-Funktionen.

Mit diesen Designs erweitert TQ sein Produktspektrum um eine neue, auf Arm Cortex-A35-basierende, CPU-Architektur. Bei dieser Produktfamilie stehen drei pin-kompatible CPU-Varianten mit unterschiedlichen Grafikleistungen und Core-Anzahl zur Auswahl. Für ausgewählte Kunden werden erste Modul-Muster ab Ende November 2018 verfügbar sein.
