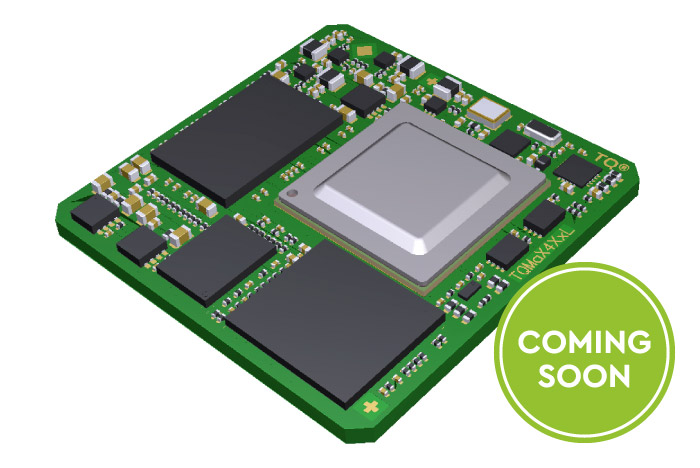

Embedded Modul TQMa243xL Embedded Cortex® - R5F Module basierend auf AM243x von TI für headless - Applikationen mit Echtzeitanforderung

TQMa243xL
  • 4x echtzeitfähiges GBit Ethernet für Feldbusse
  • bis zu 2x CAN - FD
  • integrierter Cortex M4
  • Highspeed Kommunikation über 2x Gibt Ethernet, 1x USB 2.0 uvm.
  • geringe Verlustleistung (typ. 1-2W)
  • integrierte Security Funktionen
Das Embedded Modul TQMa243xL, basiert auf der Prozessorenfamilie AM243x (Quad Cortex R5F) von Texas Instruments. Dieses LGA (Land Grid Array) Modul ist so konzipiert, dass die pinkompatiblen Prozessoren auf einem Moduldesign zum Einsatz kommen. Dieses Modul eignet sich hervorragend für Headless - Applikationen mit erweiterter Echzeitanforderung.
Die CPU bieten mit ihrer integrierten PRU (Programmable Realtime Unit) bis zu 4x Gigabit Ethernet Schnittstellen mit TSN Unterstützung zur Realisierung von Echtzeitanwendungen. Darüber hinaus verfügen sie über div. Schnittstellen wie z.B. USB2.0, CAN-FD, UART, SerDes usw.

CPU/Prozessordaten

CPU Variante:
  • AM2434 2x Dual R5F
  • AM2432 Dual R5F
  • AM2431 Single R5F
CPU/Prozessor:
  • 2x Dual Cortex®-R5F - Up to 800 MHz
  • Dual Cortex®-R5F - Up to 800 MHz
  • Single Cortex®-R5F - Up to 800 MHz

Speicher

NOR Flash:
  • Up to 256 MB
eMMC:
  • Up to 64 GB
EEPROM:
  • 0/64-kbit
SDRAM:
  • Up to 2 GB

Kommunikationsschnittstellen

Ethernet:
  • Up to 2x Gbit-Ethernet
  • Up to 4x Real- time Gbit Ethernet (PRU)
USB:
  • Up to 1x USB 2.0 interface
  • Up to 1x USB 3.0 (shared with PCIe)
CAN:
  • Up to 2x CAN FD
Serielle Ports:
  • Up to 9x UART

Andere Schnittstellen

SD Card:
  • Up to 1x SDIO/MMC
I2C:
  • Up to 6x I2C
SPI:
  • Up to 7x MCSPI
  • Up to 1x OSPI or QSPI
ADC:
  • Up to 1x ADC
PCIe:
  • Up to 1x PCIe (shared with USB 3.0)

Andere Funktionen

RTC:
  • Real Time Clock (RTC)
Secure Element:
  • SE050
Allgemein:
  • Temperature sensor

Allgemeine Daten/Basisdaten

Spannungsversorgung:
  • 5 V
Temperaturbereich:
  • Standard temperature range: -25°C…+85°C
  • Extended temperature: -40°C…+85°C
Abmessung:
  • 38 x 38 mm
Plug-in System:
  • LGA (Land Grid Array) 240 pins (TBD)

OS-Unterstützung

OS Support:
  • Real-time Operating System (TBD)

User Manual TQMaX4XxL (2 MB, pdf)

SHA1: c2bb339a2b2fd4ec6d2641c4612b823538c0359d

TQMa2434L-AA

TQMa2434L-AA, 2x Dual Cortex®-R5F/800 MHz, Cortex®-M4/400 MHz, 64 MB NOR Flash, 1 GB SDRAM, 64 kB EEPROM, RTC, -40°C...+85°C

TQMa2432L-AA

TQMa2432L-AA Dual CortexR-R5F/800 MHz, CortexR-M4/400 MHz, 64 MB NOR Flash, 1 GB SDRAM, 64 kB EEPROM, RTC, -40°C...+85°C

TQMa2431L-AA

TQMa2431L-AA Single CortexR-R5F/800 MHz, CortexR-M4/400 MHz, 64 MB NOR Flash, 1 GB SDRAM, 64 kB EEPROM, RTC, -40°C...+85°C

STKa243xL-AA

STKa243xL (Eval Kit) with TQMa243xL-AA, 2x Dual Cortex®-R5F/800 MHz, Cortex®-M4/400 MHz, 64 MB NOR Flash, 1 GB SDRAM, 64 kB EEPROM, RTC, 1x USB 2.0 OTG, 2x ETH 10/100/1000 (PRU), 1x ETH 10/100/1000, 2x CAN FD, 1x Temperature sensor, GPIOs (4x 24V_IN, 4x 24V_OUT, 4x AI_IN), Reset-Button, SD Card interface, Power Supply, 4 GB SD card, Cables

Support

Umfangreiche Informationen aus dem Softwarebereich wie BSP-Dokumentationen, Tutorials, FAQs sowie Beispielcodes stehen Ihnen in unserem Support Wiki zur Verfügung.
