Analoge Messungen einfach vor Ort

mit dem MBa117xL

Präzision und Flexibilität dank
NXP Analog Front End & TQMa117xL

Die Erfassung von analogen Messwerten am Edge gewinnt immer mehr an Bedeutung. Ein analoges Front End zur präzisen und problemfreien Erfassung von Spannung, Strom und Widerstand, direkt wo sie anfallen, ist der zuverlässigste Weg, um sowohl die Forderungen der Mess- als auch der Computertechnik zu erfüllen.

Der Single-Board-Computer MBa117xL verfügt mit dem NAFE13388 von NXP über ein analoges Frontend, entspricht damit dem Trend und eröffnet zahlreiche neue Anwendungsmöglichkeiten – ohne einen komplizierten externen Schaltungsaufwand nach sich zu ziehen.

Das analoge Front End enthält zwei schnelle Spannungsmultiplexer mit geringem Leckstrom, PGA (Programmable Gain Amplifier) und Puffer mit geringem Offset und geringem Drift.

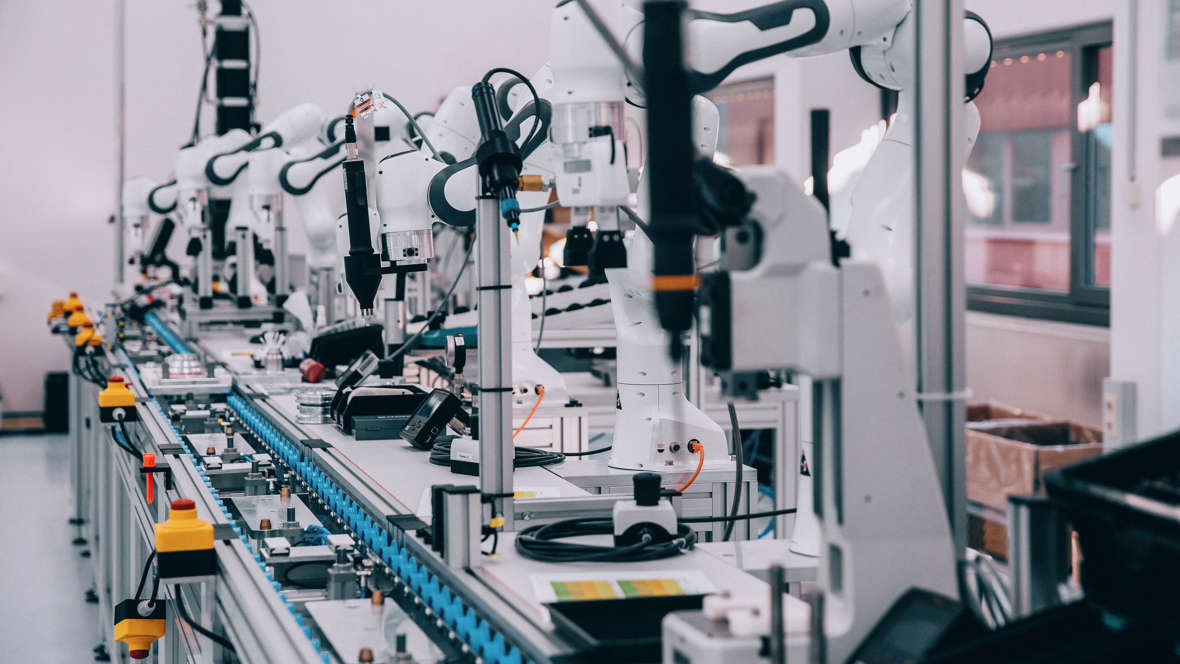

Produktionslinie Franka baut Franka

Zudem zeichnet es sich durch einen präzisen 24-Bit-Delta-Sigma-ADC mit hoher Datenrate und eine Spannungsreferenz mit geringer Drift aus. Die analogen Spannungseingänge sind für EMV- und Fehlverdrahtungsszenarien diodengeschützt, zudem ist der Baustein mit Diagnoseschaltungen für funktionale Sicherheit sowie Überwachung und Erkennung ausgestattet. Strom-/Spannungsquellen sind für Loop-Back-Messungen oder die Bereitstellung einer driftarmen Ausgangsvorspannung implementiert. Zwei präzise Kalibrierungsspannungsquellen stehen für die End-to-End-Selbstkalibrierung des Systems und die Erkennung von Anomalien für die vorausschauende Wartung zur Verfügung.

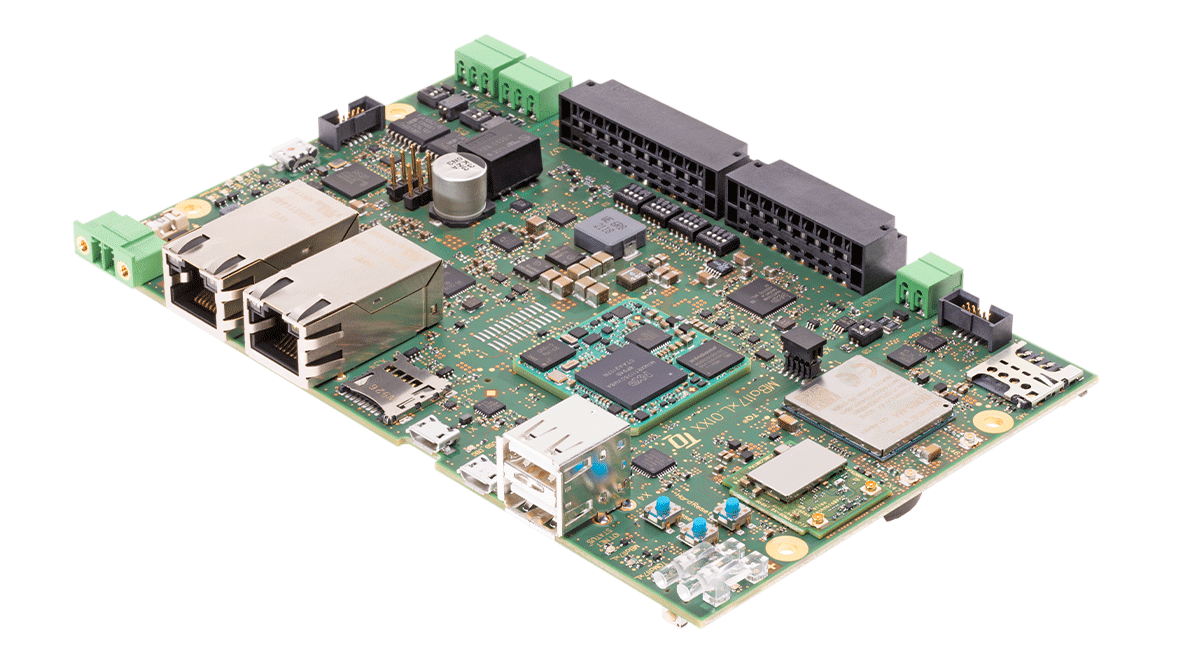

Mainboard MBa117xL freigestellt

Mainboard MBa117xL

Damit unterstützt das analoge Front End die Baugruppe im Edge-Einsatz, also genau dort, wo die analogen Daten der realen Welt anfallen. Dank seiner zahlreichen Schnittstellen kann MBa117xL die analogen Messwerte flexibel in die digitale Welt übertragen. Darüber hinaus eignet sich das MBa117xL dazu, die Reaktion der digitalen Welt in der realen Welt zu verwirklichen, beispielsweise durch die Ansteuerung von Aktuatoren.

All das ist anwenderfreundlich vorintegriert und macht MBa117xL fit für neue Lösungsansätze und hilft zahllose Anwendungsmöglichkeiten und Prozesse zu optimieren bzw. gänzlich neue Applikationen zu entwickeln. Davon profitieren diverse Applikationen in der smarten und sicheren Fabrikautomation, Medizintechnik, Infrastrukturprojekte und Gebäudeautomation.

Was Sie im Whitepaper erfahren:

  • Was ist ein analoges Frontend?
  • Wie vereinfacht sich damit die Erfassung analoger Messwerte?
  • Welches Potenzial wird am Edge erschlossen?
  • Welche Applikationen ermöglicht das?
Whitepaper NXP Analog Front End

Sichern Sie sich hier unser kostenfreies Whitepaper
